⾃動作図システム⇒詳細

BIM設計による自動作図システム
A5-AD2020system Ver.1

自動作図システム

商品名 A5-AD2020system Ver.1

ソフト内容

概要 BIMによる基本設計から実施設計・確認申請図までを自動作図システム
BIM設計 ・企画~基本設計~実施設計まで、一貫してBIM設計
・経験を重ねたBIM設計から作成した、図面を書く際のテンプレート
・積算を目的とした、図面作成
製作例 ・共同住宅 → タイプ数、2・3階建~14階建
・ホテル → タイプ数、2・3階建~14階建
・駐車場 → 自走式 3層~5層・6段
・etc


製品情報

システムは「BIMによる自動作図システム」で、独自テンプレート化による作図手法の確立と、BIMと連携した天空率や日影などのソフト開発などのソフト開発を手がける生活産業研究所(株)と共に、グラフィソフトジャパン株式会社のARCHICADソフトのアドオン用に開発した自動作図システムです。

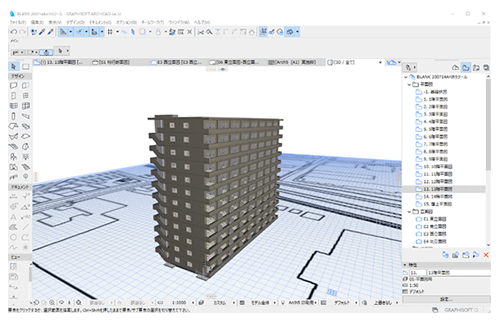

全体イメージをBIMで3Dモデル作成例

クライアントがすぐに3Dで確認出来る
のでイメージがしやすい

全体イメージをBIMで3Dモデル作成例

1LDKから4LDKまでを独自にプロトタイプ化した間取りモデルを作成する。
このプロトタイプモデルの個数選び・階数を設定し各種設計図を自動作図をする事が出きます。

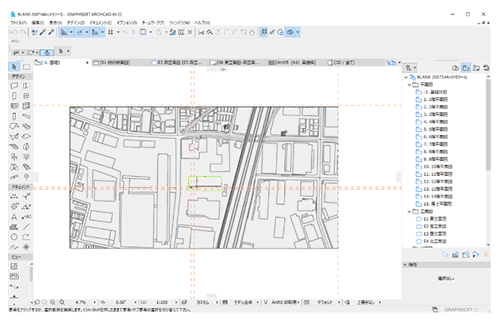

建設予定地の入力

建設予定地の入力

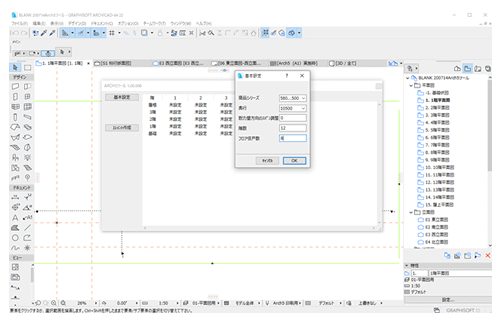

プロトタイプモデルの個数・階数の入力

プロトタイプモデルの
個数・階数の入力

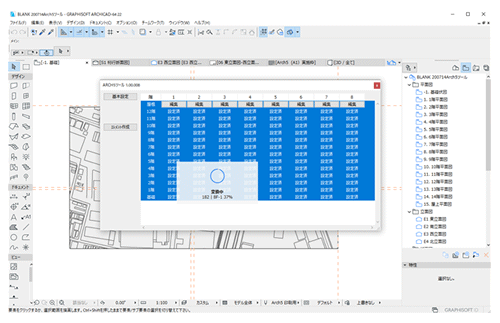

データ処理中

データ処理中

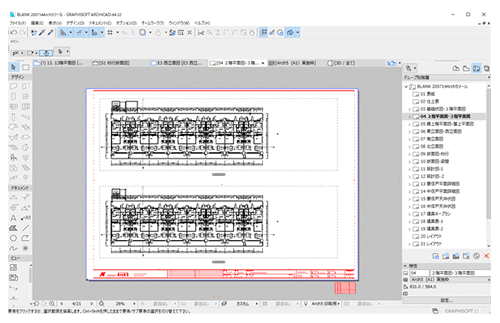

データ変換後のレイアウトされた平面図

データ変換後のレイアウトされた平面図

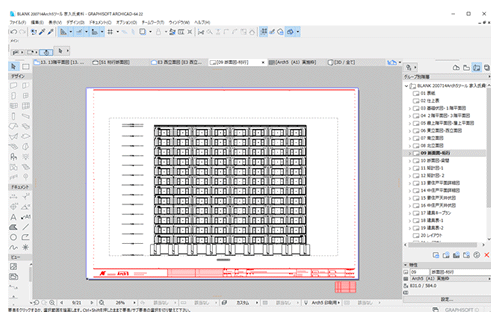

立面図

立面図

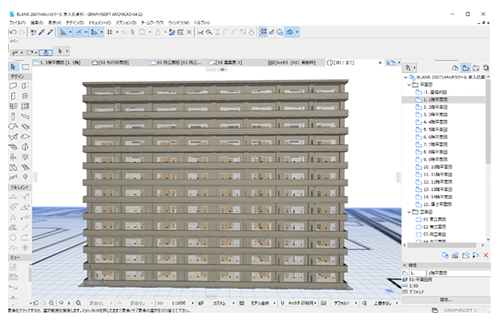

3D画像作成

3D表示で外部確認

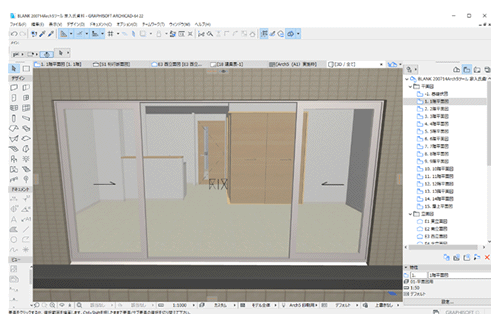

ウォークスルーで内部確認

ウォークスルーで内部確認

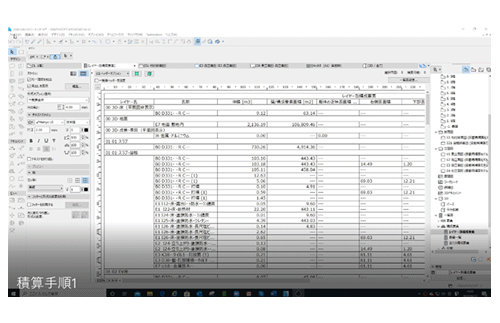

集計表を取出し内訳書の作成

集計表を取出し
内訳書の作成

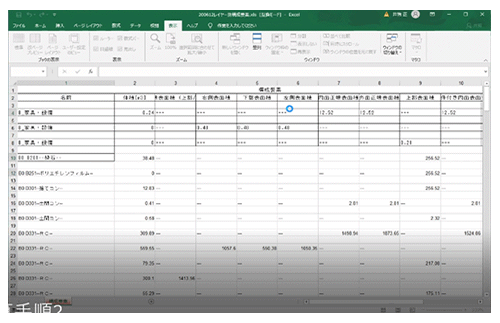

データ処理

データ処理

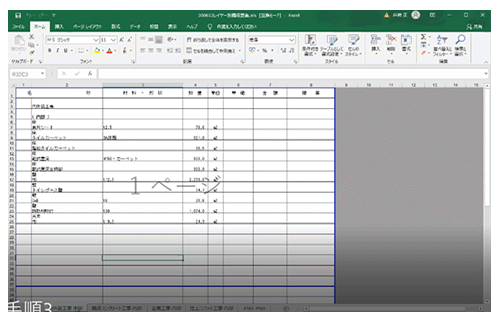

内訳書作成

内訳書作成

プランの間口・奥行きの変更も出来、敷地に対応した設計が可能です。

CAD初心者でも対応可能で、営業ので即使用出来るシステムです。

サポート

・用途にあったテンプレート作成及びアドバイス
レイヤー・レイヤーセット作成
複合構造作成
マテリアル作成
ペンセット作成
・概算書の作成
  概算書作成に必要な入力のアドバイス

使用CADソフト

グラフィソフトジャパン株式会社  ARCHICAD22、ARCHICAD23 対応

価格表

共同住宅 標準タイプ 800万円~(価格応談)
ホテル 標準タイプ 900万円~(価格応談)
立体駐車場 自走式 1000万円~(価格応談)

リンク先

自動作図システム Full version
https://www.youtube.com/watch?v=hurDwbXbpeI&feature=youtu.be

自動作図システム Short version
https://www.youtube.com/watch?v=hVBFGDy6cHg&feature=youtu.be



グラフィソフトジャパン株式会社
https://www.graphisoft.co.jp/users/designfirm/archi5_2019.html

生活産業研究所株式会社
https://www.epcot.co.jp

建設ITワールド
https://ken-it.world/it/2020/07/archicad-automatic-modeling-drawing.html

お問合せ

株式会社Arch5 近澤 可大



TEL:03-6206-0615
e-mail:k-chikasawa@arch5.jp
